实验室料斗混合机-方锥料斗式混合机-多料斗混合机

产品用途：

主要用于在实验室中对不同组份干燥的粉体之间、颗粒之间或粉体和颗粒之间的混合实验。是摸索物料混合工艺参数的理想机型，是机电一体化的实验室设备。

工作原理：

OMFH实验室型混合机整机装于可移动的底座上。主要部件包括机架、回转系统、电气控制系统、料斗等。锥形混合料斗主要由斗体、斗盖及卡箍、压块、蝶阀等组成。

特点：

料斗采用悬臂固定方式装于回转轴上，可360度旋转的，由于料斗对称的轴线与回转臂回转轴线成一夹角，不同组份物料在弥补的料斗中进行三维空间运动，产生强烈翻转和高的切变，达到理想的混合。

回转系统是完成混合功能的关键系统，其中回转电机采用低速大扭矩减速电机，是主机混合的动力装置。在回转轴总成上装有感应元件，当回转体转到设定位置后，安装于机架上的感应器发出采样信号，并在制动电机作用下料斗停在理想的出料位置。

电气控制系统主要分为装于机架内的电器柜和传感器两部分。控制器件PLC控制器和变频安装在电气控制柜中，在使用过程中，电器操作主要是在电气控制柜的操作面板（触摸屏）上完成的，包括打印机、触摸屏、电源开关和急停开关。触摸屏界面上能显示运行时间、转速。

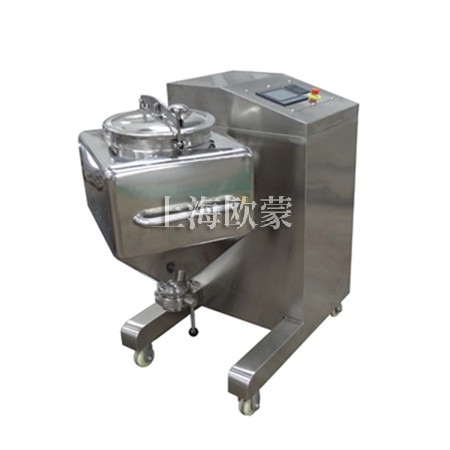

实验室料斗混合机

1、型号：OMFH-5

   1）全容积：1L  5L  10L(各一个料斗)

   2）有效容积：0.5L、1L、2L、3L、5L、10L、20L、30L，50L（可定制）

   3）装载系数：0.4-0.8

   4）每批混合时间：0-60分钟可调节

2、混合物料

   1）物料名称：多种物料

   2）粒度：不定

   3）一次混合量：不定

   4）混合后物料堆积比重约：0.8kg/cc-0.9kg/cc

3、材质

   1）与物料接触部分：316X2厚

   2）封板：SUS304X1.5厚

   3）内部支架部分：Q235碳钢材质

   3）料筒厚度：2mm—SUS316不锈钢

   4）固定料筒加强筋厚度:6mm—304不锈钢

   7）支架内部减速机板：14mm—Q235碳钢材质

   8）主轴直径：Φ55mm—SUS304不锈钢

   9）进料口法兰厚度：3mm—316不锈钢

  10）进料口盖板厚度：3mm—316不锈钢

  11）不锈钢内表面处理：镜面8K级别

  12）不锈钢外表面处理：亚光处理320目

  13）碳钢部位：打磨喷漆处理

4、驱动部分

   1）用电环境：380V/3P/50HZ

   2）ABB电机/立式/四级/功率：0.75kw

   3）RV75减速机

   4）触摸屏：15寸

   5）打印机：微打

   6）光电开关：欧姆龙

   7）PLC：西门子

   8）变频器：施耐德

   9）主轴转速：0-30转/min

  10）主轴密封：硅胶圈

  11）电气防护等级：IP55

  12）调心轴承/KFC/P220

5、操作条件：常温常压粉尘密封

6、外形尺寸

   1）外形尺寸：1250mmX500mmX1000mm

   2）出料口离地面距离：450mm（根据客户要求可以定做）

   3）进料口尺寸：DN250mm人孔

   4）出料口尺寸：DN108mm蝶阀，整机重量：280kg

注明：实验室混方锥合机；可换桶；容积：0.5L、1L、2L、3L、5L、10L、20L、30L，50L换桶式选择
